Layers web

En esta sección se describen las principales utilidades y herramientas de Layers.

Una vez ingresados el usuario y la contraseña, LAYERS se abre con la vista de mapa adaptada a las parcelas asociadas a la cuenta con una capa global que muestra un indice relevante. Por defecto la capa global que se visualizará es la de Variabilidad (NDVI - LUVI). Para más información sobre las capas globales, consulte la sección del Mapa: Capas Globales.

LAYERS

Fuera del área del mapa, podemos distinguir cuatro partes: A. Barra de búsqueda B. Selector de interfaz entre visión analítica (Dashboard) y geoestadística (Mapa) C. Menú de usuario D. Herramientas

En esta sección se realiza una breve introducción a cada una de ellas:

Barra de búsqueda

En la barra de búsqueda podemos encontrar las siguientes opciones:

LAYERS

  1. Buscador de parcelas. Permite filtrar parcelas introduciendo nombre del campo, referencia o nombre de usuario asociado. Las flechas de la derecha despliegan o recogen el listado de parcelas.

  2. Ir a la selección. Dentro de este círculo aparece el número de parcelas que están seleccionadas bien a través de las tarjetas de parcela o a través de la selección en el mapa. Clicando sobre él entraremos en la visión de parcela.

  3. Filtro de cultivo. Permite filtrar parcelas por tipo de cultivo.

  4. Número de corte. En ciertos cultivos como la caña de azúcar este filtro permite filtrar por el número de corte.

  5. Fecha de inicio de campaña. Permite filtrar parcelas por la fecha de inicio de campaña.

  6. Usuario. Permite filtrar parcelas por usuario.

  7. Seleccionar todo. Permite seleccionar todas las parcelas filtradas.

  8. Indicador parcelas filtradas. Este es el número de parcelas disponibles con los filtros aplicados.

  9. Ordenar. Permite ordenar alfabéticamente las parcelas filtradas de manera ascendente o descendente.

Nota: Los filtros aplicados en Dashboard o Mapa, así como la selección de parcelas, se conserva al cambiar entre las dos herramientas.

Las tarjetas de parcela contienen información de nombre de parcela, tipo de cultivo, referencia externa, fecha de inicio de campaña y usuario asociado.

  • Activa seleccionada: fondo verde.

  • Activa no seleccionada: fondo azul.

  • Inactiva: trama diagonal.

  • Ratón encima: sombreado blanco.

Mapa

La vista de mapa muestra las siguientes herramientas básicas:

  1. Buscador de parcelas.

  2. Selección de parcelas.

  3. Visualización de parcelas.

  4. Herramientas de medición: longitud (km) y áreas (hectáreas).

  5. Creación de parcelas.

  6. Editor de parcela

  7. Selector de mapa base: satélite (por defecto), alturas, satélite 2, híbrido.

Capas Globales

Las capas globales representan índices de interés parcela por parcela. Cada parcela tiene asociado un color que esta referenciado en la layenda, donde se indican los intervalos, categorias o secuencia y el color que tienen relacionado.

Estas capas nos permite acotar nuestro trabajo, ya que nos permite visualizar facilmente que parcelas requieren más nuestro interés. Estas son las capas globales que podemos visualizar según los productos que tengamos contratados:

Capa Global

Tipo de capa (según leyenda)

Producto Asociado

Cultivo

Categórica

SatTech

Variedad

Categórica

SatTech

Campaña

Categórica

SatTech

Número de corte

Secuencial

SatTech

Días de cultivo (NDVI-LUVI)

Secuencial

SatTech

Vigor Vegetativo (NDVI-LUVI)

Intevalos fijos

SatTech

Variabilidad (NDVI-LUVI)

Intevalos fijos

SatTech

Humedad Vegetativa (NDMI)

Intevalos fijos

SatTech

Nitrógeno-Clorofila (NDRE)

Intevalos fijos

SatTech

Estrés hídrico (LWS)

Secuencial

SatTech

% Faltas

Intevalos fijos

DroneGaps

% Mala Hierba

Intevalos fijos

DroneWeeds

Fecha de cosecha prevista (semanas)

Secuencial

PredTech

Estimación de producción

Secuencial

PredTech

Producción real de la campaña anterior

Secuencial

PredTech

Estimación de sacarosa

Secuencial

PredTech

Estimación de polarización

Secuencial

PredTech

Estimación de ATR

Secuencial

PredTech

  • ¿Qué información se analiza para generar las capas globales?

En general se muestra el dato más actualizado disponible para cada una de las capas, excepto en el caso de las capas relacionadas con infomación satelital como: Dias de cultivo (NDVI-LUVI) / Vigor Vegetativo (NDVI-LUVI) / Variabilidad (NDVI-LUVI) / Humedad Vegetativa (NDMI) / Nitrógeno-Clorofila (NDRE) / Estrés hídrico (LWS), en este caso se usa las fechas satelitales de los últimos 30 días para la última temporada de cada campo que tengan un porcentaje de nubosidad del 0%. El dato satelital proviene de Sentinel-2 y Planet.

  • ¿Por qué veo campos con el color gris?

Aquellos campos que no tengan datos para un indice determinado de mostraran de color gris.

Creación de parcelas

La herramienta de creación de parcelas permite mediante un sencillo formulario generar un nuevo campo de trabajo. Los pasos a seguir son:

1 - Desplazamiento por el mapa al lugar deseado.
2 - Utilizar el botón de creación de parcela.
3 - Rellenar la información de la parcela. En la leyenda inferior se indican que campos son obligatorios. Es recomendable rellenar todos los campos.
4 - Dibujar la parcela deseada con las herramientas de edición, las cuales son dibujar punto a punto, dibujar círculos, cortar y desplazamiento por el mapa.
5 - Comprobación de las características del campo mediante las herramientas de mapa y de medición; y guardar.

Selección y visualización de parcelas

Cuando se accede a Mapa inicialmente se selecciona la parcela o parcelas que se desean analizar. Esta selección se puede realizar a desplazándonos por del mapa, pudiendo hacer zoom con la rueda del ratón, y posteriormente hacer click sobre la parcela o parcelas deseadas. También pueden ser seleccionadas todas las parcelas de un área presionando la tecla «CTRL» y al mismo tiempo click con el botón izquierdo del ratón y arrastrar cubriendo el área deseada, o a través del buscador que se encuentra en la parte superior izquierda, en el cual se pueden usar diferentes tipos de filtros que facilitan la búsqueda.

Vista de parcela

En la vista de parcela se puede ver:

  • Tarjeta de información de la parcela o parcelas en la parte superior izquierda.

  • Lista de parcelas en caso de tener varias seleccionadas.

  • Menú de capas disponibles en la parte inferior izquierda.

  • Menú de descarga de entregables y archivos SHP

  • Calendario con fechas y tipos de datos disponibles en la parte inferior.

  • Herramientas de medición.

  • Herramienta de edición.

Edición de parcelas

En la barra estática izquierda se encuentra el botón de edición de parcela, al pulsarlo aparece el formulación de creación de parcela dónde se pueden modificar datos. Una vez finalizado el paso de modificación de datos se puede pasar a la edición de la geometría de parcela, teniendo disponibles las mismas herramientas en la creación.

Visualización por fecha y tipología de datos

En el calendario inferior se pueden seleccionar diferentes fechas y diferentes tipos de información:

  • Satélite

  • Dron

  • Radar

Visualización de capas

En el menú en la parte inferior izquierda se pueden seleccionar las diferentes capas, visualizarlas en formato pdf u obtener capas en tiempo real según el tipo de información que esté seleccionada y según los servicios contratados. Cada capa cuenta con una barra con la que se puede modificar la transparencia, un botón en forma de ojo para activarla y algunas cuentan con un botón de información que incluye la leyenda.

Comparativa temporal

La funcionalidad de comparación temporal permite visualizar la evolución del cultivo en base a tratamientos aplicados o su evolución natural en cada fase fenológica. Para usar esta herramienta, hay que arrastrar una fecha sobre otra.

Recomendación de abonado

Esta herramienta se encuentra en desuso

Menú en dos pasos, que permite introducir desde la misma interfaz los valores de corrección de abonado del sistema deseado, evitando la necesidad de editar dichos ficheros desde un editor externo a HEMAV Layers. Este formulario calcula en tiempo real la estimación de ahorro, coste, y cantidad necesaria, en función del procedimiento de abonado que se desee tomar.

  • Estrategia de fertilización. Este campo permite determinar si la estrategia de abonado es la de Inversión, Optimización o Ahorro. Las tablas con las que se realizan estos cálculos varían si se dispone de muestras foliares o no. Yendo las correcciones de +/-20% (optimizando) a +/-40% (inversión o ahorro) y el número de clases de 3 a 5 dependiendo del cultivo.

    • Inversión. Toma la dosificación introducida como la dosificación de la clase más alta (azul), añadiendo un % de dosificación en clases en peor estado. En el caso de tres clases (rojo, verde, azul), se escoge la clase azul como la clase 0, la clase verde será un +10% y la case roja un +20%.

    • Optimización: Toma la dosificación introducida como la dosificación de la clase media, añadiendo un % de dosificación en las clases más altas y sustrayendo un % de dosificación en las clases más bajas. Si estamos en la clase verde: al rojo que es la clase inferior le haces un +20% y al azul, que está mejor un -20%.

    • Ahorro: Toma la dosificación introducida como la dosificación de la clase más alta, sustrayendo % de dosificación en las clases más bajas. Toma la dosificación introducida como la dosificación de la clase más baja (rojo), sustrayendo % de dosificación en las clases en mejor estado.

  • Precio por kg. Este punto nos permite generar en el paso siguiente una estimación de coste de la aplicación.

  • Dosificación. Aquí el usuario de be introducir la dosificación de producto en kg/ha que tenía previsto aplicar según su plan de abonado.

  • Riqueza. La riqueza indica el % de cada uno de los macronutrientes que hay contenidos en el producto. Nos sirve para determinar el ajuste en función al macronutriente principal.

  • Macronutriente principal. : Este parámetro nos sirve para determinar en base a qué macronutriente construimos la dosificación en KG para incorporarla tanto en el PDF como al SHP del tractor. Es importante en el caso de haber muestras foliares, que el equilibrio de la riqueza puede alterarse saber cual es el nutriente más restrictivo y a cual debe ceñirse

  • Fecha de referencia o Fecha de aforo. Dependiendo si estamos en el abonado de cobertera o abonado de fondo, el sistema nos pedirá una fecha de referencia para realizar el informe.

    • En el de fondo, el sistema utilizará la fecha indicada para generar el informe en base a la información satelital. Se recomienda identificar una fecha anterior al momento de máximo vigor para poder distinguir entre diferentes ambientes.

    • Para el de cobertera, recomendamos la fecha más actual si hay al menos un 70% de cobertura de calles. Alternativamente el sistema permite generar la recomendación con la anualidad anterior.

  • Resolución: Afecta únicamente al SHP y es la resolución en la que queremos generar el SHP.

Una vez rellenada toda la información clicamos en ‘Prevista’ con lo que pasaremos al segundo formulario.

En el segundo formulario hay tres zonas diferenciadas:

  • En la parte superior aparecen las clases en las que se generará el entregable, permitiendo como introducíamos más arriba la posibilidad de alterar los valores para adecuarlos a voluntad (clicando en el número) y criterio de la persona que está realizando la prescripción. El objetivo es, por ejemplo adecuar el máximo o mínimo que queremos o incluso los valores intermedios. Dependiendo del tipo de aplicación y cultivo el número de clases varía de tres a cinco.

  • En la parte central, aparecen tres cálculos que permiten determinar si es la dosificación que estamos buscando o seguir trabajando. Estos valores no son editables sino una consecuencia de los valores introducidos en el resto de la herramienta.

    • Dosis media de cliente: kg y coste estimados por cliente en la moneda que se haya introducido el precio en la pantalla anterior.

    • Dosis media propuesta: kg y coste en la moneda que se haya introducido el precio en la pantalla anterior estimados según la herramienta de dosificación variable.

    • Impacto estimado: diferencial de kg y de coste en la moneda que se haya introducido el precio en la pantalla anterior estimado versus propuesto.

  • En la parte inferior, hay dos posibilidades: generar entregable (PDF o SHP) o volver atrás para modificar algún parámetro.

Comparativa temporal

La funcionalidad de comparación temporal permite visualizar la evolución del cultivo en base a tratamientos aplicados o su evolución natural en cada fase fenológica. Para usar esta herramienta, hay que arrastrar una fecha sobre otra.

Dashboard

Visión general de cliente

En la pestaña inicial del Dashboard se muestran diferentes datos para el último vuelo de cada parcela. Estos gráficos tienen disponibles filtros de cliente, cultivo, parcela, rango de fecha de plantación y tipo de fuente (satélite/dron).

Es también posible seleccionar el rango de fechas del cual se quiere mostrar información. En esta pestaña del Dashboard se presentará únicamente la información más reciente válida del rango. Esto es: escogiendo por ejemplo el rango del 1 al 31 de enero y en una parcela hay cobertura nubosa del 15 al 31 de enero se mostrará la información del 14 de enero relativa a la pasada de satélite sin nubes.

Por último, es posible filtrar por rangos de valores en los índices. Así, es posible filtrar únicamente las parcelas con una mayor variabilidad. Sobre las parcelas filtradas es posible filtrar de nuevo para escoger las parcelas (por ejemplo) con un mayor valor de NDVI.

Evolución temporal

Se muestra comparaciones para los dos últimos vuelos de cada parcela. Se puede filtrar por fuente (satélite/dron) y por fecha de vuelo.

Acumulación térmica

Debido a la gran importancia de la monitorización de parámetros climáticos para la gestión agrícola HEMAV ha incorporado esta línea de trabajo en 2020. El primero de los parámetros en llegar, por su relevancia en todos los cultivos, metodologías de manejo y trabajo del campo, es la acumulación térmica genérica.

Esta nueva herramienta presenta la temperatura acumulada desde el momento de siembra hasta la actualidad en la parcela seleccionada (únicamente una parcela). Para ello, tiene en cuenta la temperatura media registrada en la zona de cada día en el intervalo.

Es necesario destacar que la herramienta presenta el acumulado desde la fecha de siembra registrada en Layers hasta la actualidad. Para modificar este parámetro es necesario ir a la herramienta de edición de parcela y modificar la fecha de siembra. En el caso de cultivos sin fecha de plantación registrada o con fechas de plantación anteriores a dos años, se presenta la evolución en los últimos dos años.

Herramienta de planificación de cosecha

Esta herramienta, de momento exclusiva para el maíz forrajero, permite planificar el momento óptimo de picado en este cultivo. Esta funcionalidad de Layers permite estructurar la logística de cosecha en función de la materia seca que el cliente determina como óptima.

La herramienta permite seleccionar parcelas específicas y indicar márgenes de cosecha máximos y mínimos, representados por líneas horizontales en el gráfico, roja y verde respectivamente. En el gráfico de barras se muestra la última información disponible relativa al porcentaje de materia seca de los campos en que se encuentre disponible. En el cuadro inferior se muestran las fechas orientativas de cosecha en cada una de las parcelas seleccionadas mientras que en el gráfico se muestra la evolución y previsión a futuro siguiendo la tendencia.

El uso de esta herramienta tiene un impacto imporatante en términos logísticos y de optimización de la calidad del producto gracias a la digitalización de la información. Un pequeño paso en el mundo forrajero del podremos aprender y aplicar en el resto de cultivos.

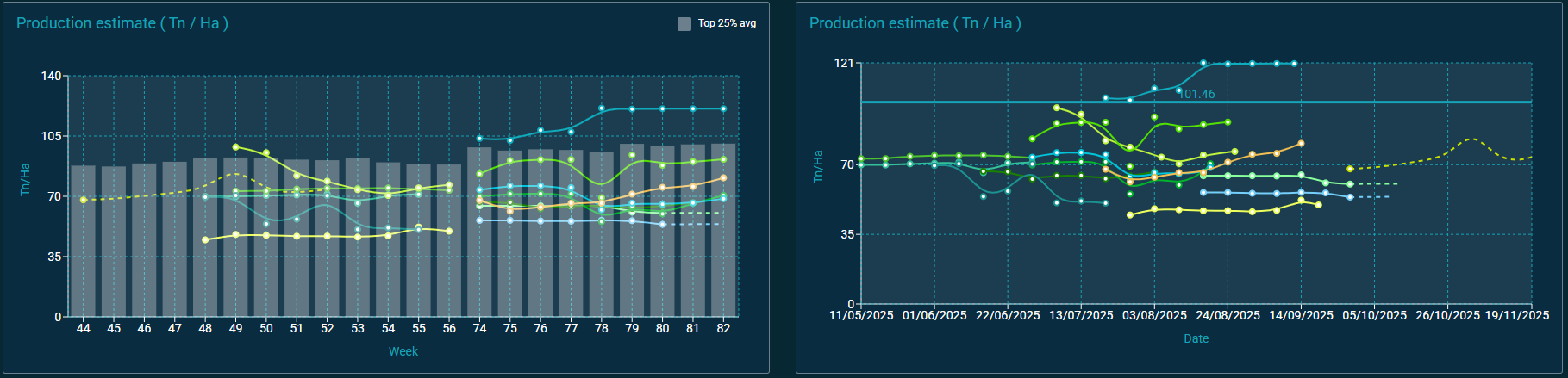

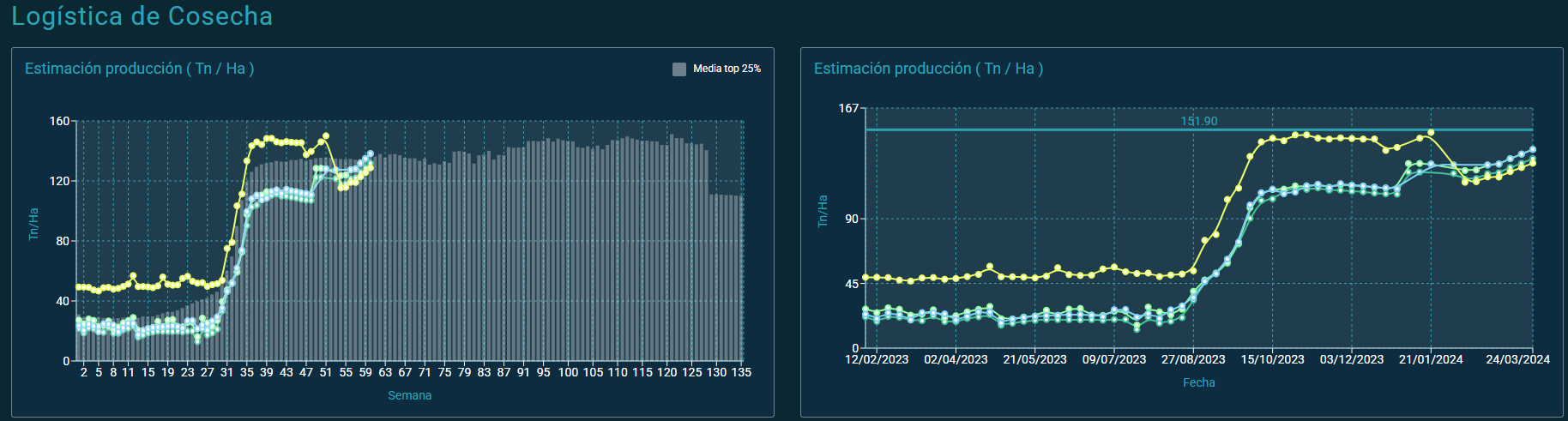

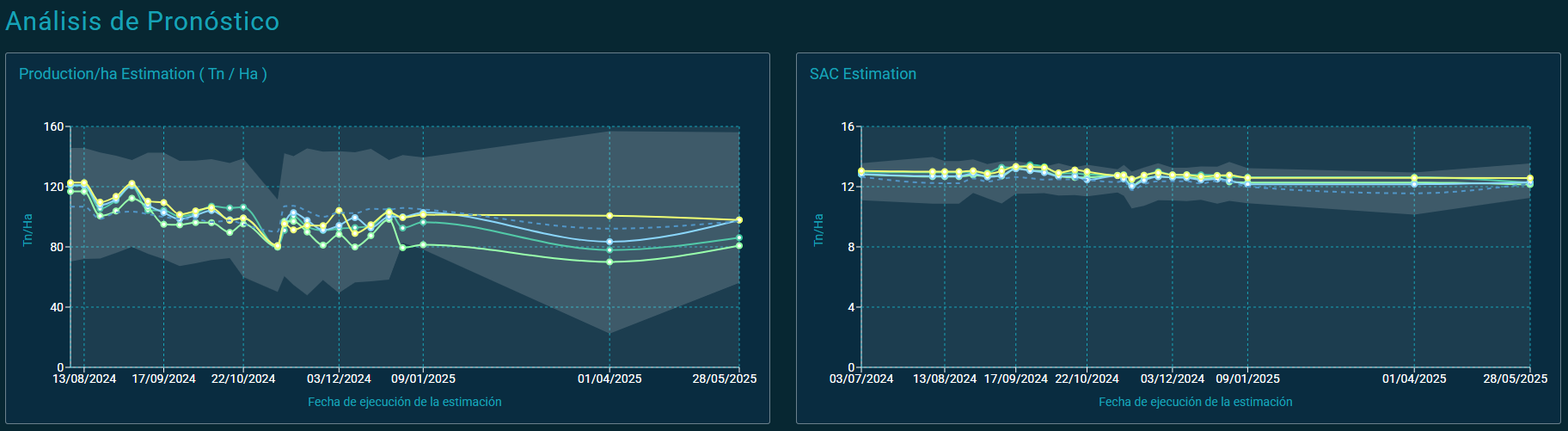

Herramienta de predicción de cosecha

Esta herramienta permite realizar el seguimiento y gestión de la planificación de la cosecha.

En el gráfico superior muestra la información más actualizada del estado de la campaña de cosecha. Cuenta de tres informaciones:

  • Barras blancas: Predicción de toneladas de caña totales por semana según el plan de cosecha.

  • Barras azules: Predicción de HEMAV considerando plan de cosecha y actualizada con información de riegos, meteorología, satelital, etc.

  • Línea discontínua amarilla: Cosecha real. Aquellas entidades que nos estén facilitando la información actualizada de manera semanal de las toneladas de caña recogidas se ve reflejado en esta línea.

El gráfico inferior muestra la desviación porcentual de las toneladas de caña predichas según el plan de cosecha, las predichas por HEMAV semana a semana.

Herramientas

GenericTools

  1. Generador de archivos. Permite generar un informe PDF o archivo shapefile (SHP) seleccionando la capa de interés. Puedes encontrar más información aquí.

  2. Gestor de reportes. El Gestor de Reportes permite buscar y visualizar reportes existentes así como marcarlos como editar su estado (abierto/cerrado). Puedes encontrar más información aquí

  3. Nuevo reporte. Permite generar un nuevo reporte indicando la parcela o parcelas afectadas e incluyendo si el usuario lo considera conveniente una captura de pantalla. Puedes encontrar más información aquí

  4. Excel de muestras. Permite descargar un archivo excel con la información asociada de las muestras como posición o notas incluyendo vínculos a las fotografías si las hubiera.

  5. Excel de seguimiento. Permite descargar un archivo excel con la información estadística de evolución del cultivo por parcela en el período seleccionado. Puedes encontrar más información aquí.

  6. Descargar JSON de geometrías. Permite descargar archivo GeoJSON (equivalente a un SHP) con las geometrías de las parcelas seleccionadas. Puedes encontrar más información aquí.

  7. Cambio de mapa de fondo. Permite cambiar entre mapa satelital principal (por defecto), mapa del terreno, mapa satelital secundario y mapa híbrido (incluye carreteras y nombres de poblaciones).

  8. Herramientas de medición. Permite realizar medidas de distancia o superficie sobre el mapa.

Generador de archivos

El generador de archivos es una herramienta que permite obtener rápidamente informes en formato PDF o archivos SHP para dosificación variable o análisis en un Sistema de Información Geográfica (SIG).

Para utilizarse debe estar en la pantalla de mapa con una parcela seleccionada y seleccionada la fecha de la que queremos obtener el informe o archivo.

Una vez estamos en la fecha, podemos seleccionar con los iconos superiores entre la generación de un informe PDF o un archivo SHP

PDFSHP

Generar un informe PDF

En el caso de que queramos realizar un informe PDF deberemos indicar el texto que queremos incorporar al nombre del fichero, seleccionar la capa de la que queremos realizar el informe (las capas disponibles son las que aparecen en el desplegable).

PDFgen

Una vez seleccionadas simplemente clicando en el botón “Descarga” se generará un archivo PDF como el siguiente indicando la leyenda y la superficie en cada estado en el momento de la pasada de satélite.

PDFex

Generar un SHP

Generar un SHP es muy similar a generar un PDF. Deberemos indicar el nombre del archivo, seleccionar la capa base, la resolución (en metros) del archivo y el valor asignado a cada una de las clases. SHPgen

Editar el valor de cada color permite por ejemplo seleccionar los kg de fertilizante a aplicar en cada una de las zonas.

A continuación el detalle del campo seleccionado. SHPex

Sistema de reportes

Durante todo el ciclo del cultivo la herramienta de reportes puede ayudar al agricultor y al técnico a identificar anomalías de forma temprana. Para ello, tanto los técnicos como los agricultores tienen a su disposición una herramienta de reporte con la que compartir por correo electrónico y dejar constancia en el gestor de reportes áreas sospechosas de tener, por ejemplo, problemas de nascencia, malas hierbas, enfermedades o problemas de riego. Esta herramienta es también muy útil para monitorizar respuestas a tratamientos.

Herramienta de Generación de Reportes

La herramienta de Generación de Reportes se compone de los siguientes elementos:

  1. Clasificación del reporte. Permite clasificar el informe entre Inspección, Anotación, Acción o Resultado, muy útil para poder filtrar informes a medida que va avanzando la campaña.

  2. Detalles del reporte. Permite indicar la superficie afectada en Hectáreas así como la fecha de referencia del reporte.

  3. Comunicación. Permite indicar quién genera el reporte y una consecución de correos electrónicos a los que les llegará el correo electrónico con el reporte.

  4. Parcelas reportadas. En el caso de que haya más de una parcela seleccionada, permite seleccionar a qué parcela o parcelas hace referencia el reporte.

  5. Notas. Permite incluir un pequeño escrito acerca de la motivación, próximos pasos u otras notas.

  6. Añadir captura de pantalla. Permite incluir una captura de pantalla tanto de LAYERS como de otros elementos que estén abiertos en el momento.

  7. Enviar. Genera el reporte con la información en pantalla, envía el correo a las personas en el listado y guarda toda la información en la base de datos de manera que el reporte, a partir de este momento, estará disponible en el «Gestor de reportes».

Herramienta de Gestión de Reportes

La herramienta de Gestión de reportes presenta la lista de reportes disponibles en el usuario.
Contiene un buscador en la parte superior derecha que permite filtrar las parcelas. Asimismo, las diferentes columnas permiten ordenar los elementos.

También es posible marcar un reporte como “abierto” (por defecto) o “cerrado” con el objetivo de mantener un control sobre las incidencias detectadas.

Clicando en uno de los reportes, se puede acceder al detalle de la información disponible.

Excel de seguimiento

Pulsando el botón boton aparece un calendario para introducir el periodo de fechas de interés.

En el que caso de que no haya ninguna parcela seleccionada, el excel devolverá información sobre todas las parcelas; Si hay parcelas seleccionadas, el excel sólo devolverá la información para éstas.

Descargar JSON de geometrías

Pulsando el botón, teniendo previamente parcelas seleccionadas, se procede a la descarga de las geometrías de estas. En caso de que no haya ninguna parcela seleccionada el botón de descarga permanece desactivado.

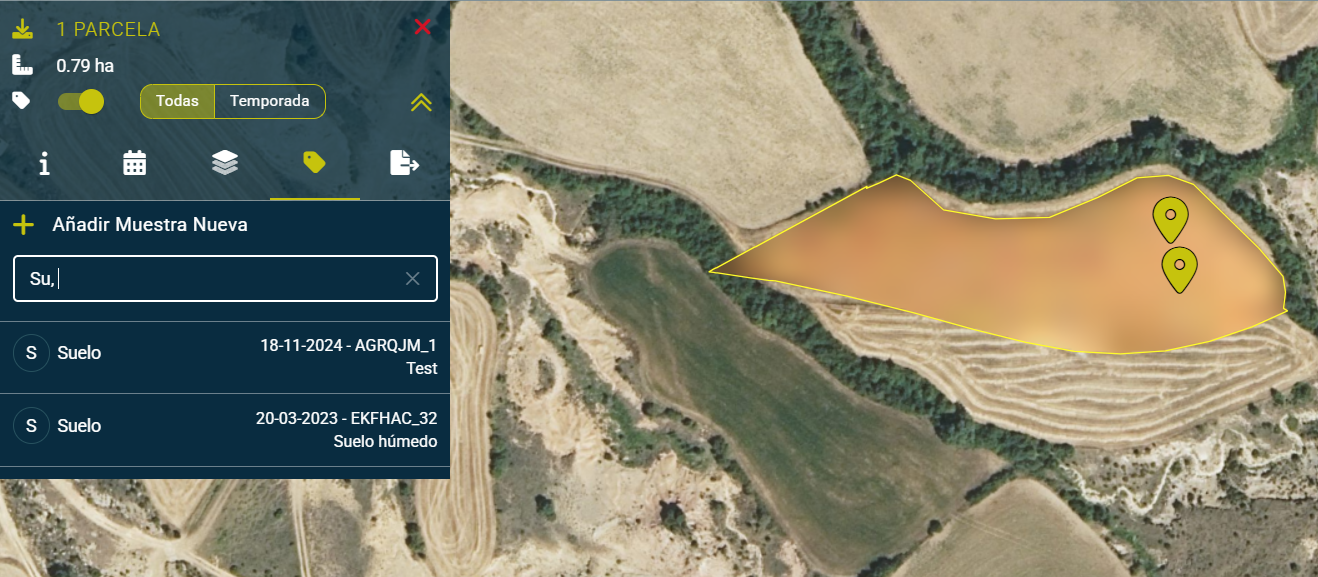

Muestras

Nuevo botón de muestra

  • Ahora la pestaña de muestras es siempre visible.

  • Hay un botón para la creación de muestras.

Creación de muestra

  • Tipo de muestra*

  • Fecha de creación

  • Notas

  • Capa base*

  • Ubicación*

  • Imagen

  • Parámetros adicionales

  • Botón de enviar

  • Botón de limpiar

(*) - requerido

Capa base: Puedes seleccionar una de las capas de la fecha seleccionada.

Ubicación: Debes establecer un marcador en uno de los campos seleccionados.

Parámetros adicionales:

  • Puedes seleccionar uno de los parámetros después de seleccionar el tipo de muestra.

  • El tipo de entrada depende del parámetro adicional, puede ser fecha/entero/decimal/cadena de texto.

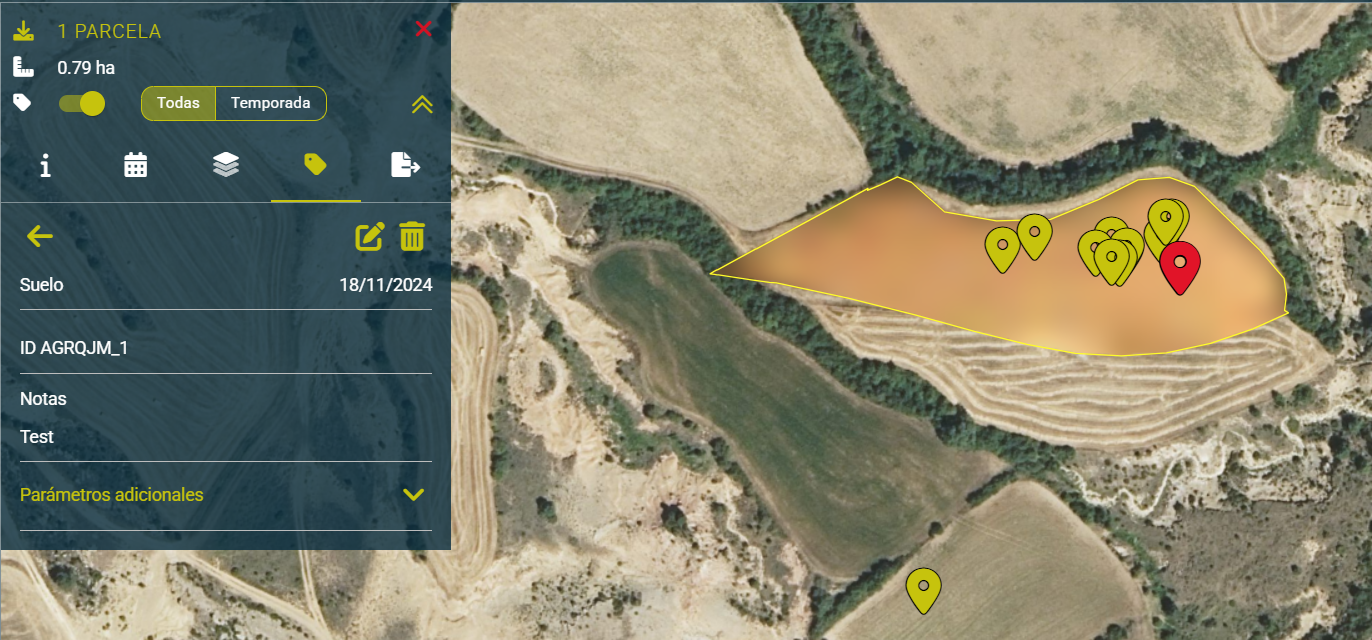

Editar y eliminar muestra

Ahora también puedes editar y eliminar muestras.

  • Si seleccionas una muestra, verás dos botones nuevos.
