Layers web¶
En esta sección se describen las principales utilidades y herramientas de Layers.
Una vez ingresados el usuario y la contraseña, LAYERS se abre con la vista de mapa adaptada a las parcelas asociadas a la cuenta con una capa global que muestra un indice relevante. Por defecto la capa global que se visualizará es la de Variabilidad (NDVI - LUVI). Para más información sobre las capas globales, consulte la sección del Mapa: Capas Globales.
Fuera del área del mapa, podemos distinguir cuatro partes: A. Barra de búsqueda B. Selector de interfaz entre visión analítica (Dashboard) y geoestadística (Mapa) C. Menú de usuario D. Herramientas
En esta sección se realiza una breve introducción a cada una de ellas:
Barra de búsqueda¶
En la barra de búsqueda podemos encontrar las siguientes opciones:
Buscador de parcelas. Permite filtrar parcelas introduciendo nombre del campo, referencia o nombre de usuario asociado. Las flechas de la derecha despliegan o recogen el listado de parcelas.
Ir a la selección. Dentro de este círculo aparece el número de parcelas que están seleccionadas bien a través de las tarjetas de parcela o a través de la selección en el mapa. Clicando sobre él entraremos en la visión de parcela.
Filtro de cultivo. Permite filtrar parcelas por tipo de cultivo.
Número de corte. En ciertos cultivos como la caña de azúcar este filtro permite filtrar por el número de corte.
Fecha de inicio de campaña. Permite filtrar parcelas por la fecha de inicio de campaña.
Usuario. Permite filtrar parcelas por usuario.
Seleccionar todo. Permite seleccionar todas las parcelas filtradas.
Indicador parcelas filtradas. Este es el número de parcelas disponibles con los filtros aplicados.
Ordenar. Permite ordenar alfabéticamente las parcelas filtradas de manera ascendente o descendente.
Observação: Os filtros aplicados no Dashboard (painel) ou no Mapa, assim como na seleção de talhões, são preservados ao alternar entre as duas ferramentas.
Las tarjetas de parcela contienen información de nombre de parcela, tipo de cultivo, referencia externa, fecha de inicio de campaña y usuario asociado.
Activa seleccionada: fondo verde.
Activa no seleccionada: fondo azul.
Inactiva: trama diagonal.
Ratón encima: sombreado blanco.
Mapa¶
A visualização do mapa mostra as seguintes ferramentas básicas:
Localizador de talhões.
Seleção de talhões.
Visualización de parcelas.
Ferramentas de medição: longitude (km) e áreas (hectares).
Criação de talhões.
Editor de talhão.
Seletor de mapa base: satélite (padrão), altura, satélite 2, híbrido.
Capas Globales¶
Las capas globales representan índices de interés parcela por parcela. Cada parcela tiene asociado un color que esta referenciado en la layenda, donde se indican los intervalos, categorias o secuencia y el color que tienen relacionado.
Estas capas nos permite acotar nuestro trabajo, ya que nos permite visualizar facilmente que parcelas requieren más nuestro interés. Estas son las capas globales que podemos visualizar según los productos que tengamos contratados:
Capa Global |
Tipo de capa (según leyenda) |
Producto Asociado |
|---|---|---|
Cultivo |
Categórica |
SatTech |
Variedad |
Categórica |
SatTech |
Campaña |
Categórica |
SatTech |
Número de corte |
Secuencial |
SatTech |
Días de cultivo (NDVI-LUVI) |
Secuencial |
SatTech |
Vigor Vegetativo (NDVI-LUVI) |
Intevalos fijos |
SatTech |
Variabilidad (NDVI-LUVI) |
Intevalos fijos |
SatTech |
Humedad Vegetativa (NDMI) |
Intevalos fijos |
SatTech |
Nitrógeno-Clorofila (NDRE) |
Intevalos fijos |
SatTech |
Estrés hídrico (LWS) |
Secuencial |
SatTech |
% Faltas |
Intevalos fijos |
DroneGaps |
% Mala Hierba |
Intevalos fijos |
DroneWeeds |
Fecha de cosecha prevista (semanas) |
Secuencial |
PredTech |
Estimación de producción |
Secuencial |
PredTech |
Producción real de la campaña anterior |
Secuencial |
PredTech |
Estimación de sacarosa |
Secuencial |
PredTech |
Estimación de polarización |
Secuencial |
PredTech |
Estimación de ATR |
Secuencial |
PredTech |
¿Qué información se analiza para generar las capas globales?
En general se muestra el dato más actualizado disponible para cada una de las capas, excepto en el caso de las capas relacionadas con infomación satelital como: Dias de cultivo (NDVI-LUVI) / Vigor Vegetativo (NDVI-LUVI) / Variabilidad (NDVI-LUVI) / Humedad Vegetativa (NDMI) / Nitrógeno-Clorofila (NDRE) / Estrés hídrico (LWS), en este caso se usa las fechas satelitales de los últimos 30 días para la última temporada de cada campo que tengan un porcentaje de nubosidad del 0%. El dato satelital proviene de Sentinel-2 y Planet.
¿Por qué veo campos con el color gris?
Aquellos campos que no tengan datos para un indice determinado de mostraran de color gris.
Criação de talhões¶
A ferramenta de criação de talhões permite, por meio de um simples formulário, gerar um novo campo de trabalho. Os passos a seguir são:
1 - Desplazamiento por el mapa al lugar deseado.
2 - Utilizar el botón de creación de parcela.
3 - Rellenar la información de la parcela. En la leyenda inferior se indican que campos son obligatorios. Es recomendable rellenar todos los campos.
4 - Dibujar la parcela deseada con las herramientas de edición, las cuales son dibujar punto a punto, dibujar círculos, cortar y desplazamiento por el mapa.
5 - Comprobación de las características del campo mediante las herramientas de mapa y de medición; y guardar.
Seleção e visualização de talhões¶
Cuando se accede a Mapa inicialmente se selecciona la parcela o parcelas que se desean analizar. Esta selección se puede realizar a desplazándonos por del mapa, pudiendo hacer zoom con la rueda del ratón, y posteriormente hacer click sobre la parcela o parcelas deseadas. También pueden ser seleccionadas todas las parcelas de un área presionando la tecla “CTRL” y al mismo tiempo click con el botón izquierdo del ratón y arrastrar cubriendo el área deseada, o a través del buscador que se encuentra en la parte superior izquierda, en el cual se pueden usar diferentes tipos de filtros que facilitan la búsqueda.
Visualização do talhão¶
Na visualização do talhão é possível ver:
Cartão de informação do talhão ou talhões no canto superior esquerdo.
Lista de talhões caso tenha selecionado vários.
Menu de camadas disponíveis no canto inferior esquerdo.
Menu para descarregar as transmissões e arquivos SHP.
Calendário com datas e tipos de dados disponíveis na parte inferior.
Ferramentas de medição.
Ferramentas de edição.
Menu completo da lista de talhões¶
En la vista de parcela, aparece una tarjeta en la que indica el nombre de la parcela y un resumen de sus datos
Teniendo más de una parcela seleccionada, aparece un contador de número de parcelas. Pulsando el botón indicado en rojo, despliega la lista completa de parcelas con sus detalles extendidos.
Menu das informações acrescidas sobre os talhões¶
Na exibição de talhões, ao clicar na caixa de informação resumida, serão mostradas as informações completas do campo. Com mais de um talhão selecionado, a lista inteira de talhões deve ser exibida para posteriormente selecionar o talhão desejado e suas respectivas informações completas.
Edição de talhões¶
Na barra estática esquerda, se encontra o botão de edição de talhão, ao pressioná-lo aparecerá a elaboração de criação de talhão onde é possível modificar os dados. Depois que a etapa de modificação de dados estiver concluída, pode-se passar para a edição de geometria do talhão, tendo disponíveis as mesmas ferramentas da criação.
Visualização por data e tipo de dados¶
No calendário inferior é possível selecionar diferentes datas e diferentes tipos de informações:
Satélite
Drone
Radar
Visualização de camadas¶
No menu do canto inferior esquerdo é possível selecionar as diferentes camadas, visualizá-las em formato pdf ou obter camadas em tempo real, segundo o tipo de informação selecionada e de acordo com os serviços contratados. Cada camada possui uma barra com a qual é possível modificar a transparência, um botão em forma de olho para ativá-lo e alguns possuem um botão de informações que inclui a legenda.
Comparativo temporal¶
A funcionalidade de comparação temporal permite visualizar a evolução do cultivo com base nos tratamentos aplicados ou na sua evolução natural em cada fase fenológica. Para usar esta ferramenta, é preciso arrastar uma data sobre a outra.
Recomendação de fertilizante¶
Esta herramienta se encuentra en desuso
Menu em duas etapas, que permite inserir os valores de correção de fertilização do sistema desejado a partir da mesma interface, evitando a necessidade de editar esses arquivos a partir de um editor externo ao HEMAV Layers. Este formulário calcula em tempo real a estimativa de economia, custo e quantidade necessária, em função do procedimento de fertilização que se deseja executar.
Estrategia de fertilización. Este campo permite determinar si la estrategia de abonado es la de Inversión, Optimización o Ahorro. Las tablas con las que se realizan estos cálculos varían si se dispone de muestras foliares o no. Yendo las correcciones de +/-20% (optimizando) a +/-40% (inversión o ahorro) y el número de clases de 3 a 5 dependiendo del cultivo.
Investimento: Usa a dosagem inserida como a dosagem da classe mais alta (azul), adicionando uma porcentagem de dose nas classes em piors condições. No caso de três classes (vermelho, verde, azul), a classe azul é escolhida como classe 0, a classe verde será + 10% e a classe vermelha + 20%.
Otimização: Usa a dosagem inserida como a dosagem da classe média, adicionando uma porcentagem de dose nas classes mais altas e subtraindo uma porcentagem da dose nas classes mais baixas. Se estivermos na classe verde: para o vermelho que é a classe mais baixa, aplica-se + 20% e para o azul que é melhor, aplica-se -20%.
Economia: usa a dosagem inserida como a dosagem mais alta da classe, subtraindo uma porcentagem da dose nas classes mais baixas. Utiliza a dosagem inserida como a dosagem da classe mais baixa (vermelha), subtraindo uma porcentagem da dose das classes em melhores condições.
Preço por kg: Este ponto nos permite passar ao próximo passo que é uma estimativa de custo da aplicação
Dosagem: Aqui, o usuário deve inserir a dosagem do produto em kg/ha que havia planejado aplicar de acordo com seu plano de fertilização.
Riqueza: A riqueza indica a porcentagem de cada um dos macronutrientes contidos no produto. É usada para determinar o ajuste com base no macronutriente principal.
Macronutriente principal: Este parâmetro nos ajuda a determinar em qual macronutriente construímos a dosagem em KG para incorporá-la tanto no PDF como no SHP do trator. É importante, caso haja amostras foliares, que o equilíbrio da riqueza possa ser alterado, saber qual é o nutriente mais restritivo e qual deve ser mantido.
Data de referência ou data de aforo: Dependendo se estamos na fertilização de cobertura ou de base, o sistema solicitará uma data de referência para fazer o relatório.
Na fertilização de base, o sistema utilizará a data indicada para gerar orelatório com base nas informações de satélite. Recomenda-se identificaruma data antes do momento de máximo vigor para distinguir entre diferentes ambientes.
Para a fertilização de cobertura, recomendamos a data mais atual, se houver pelo menos 70% de cobertura de ruas. Como alternativa, o sistema permite gerar a recomendação com a anuidade anterior.
Resolução: Afeta apenas o SHP e é a resolução na qual queremos gerar o SHP.
Depois que todas as informações forem preenchidas, clique em ‘Pré-visualização’, para acessar o segundo formulário.
No segundo formulário há três zonas diferenciadas:
Na parte superior aparecem as classes que vão gerar o relatório, permitindo, como foi inserido acima, a possibilidade de alterar os valores para adaptá-los à vontade (clicando no número) a critério da pessoa que está fazendo a prescrição. O objetivo é, por exemplo, ajustar o máximo, o mínimo e até os valores intermediários que se deseja. Dependendo do tipo de aplicação e cultivo, o número de classes varia de três a cinco.
Na parte central, aparecem três cálculos que permitem determinar se é a dosagem que estamos procurando ou seguir trabalhando. Esses valores não são editáveis, eles são uma consequência dos valores inseridos no restante da ferramenta.
Dose média do cliente: kg e custo estimado por cliente na moeda em que o valor tenha sido inserido na tela anterior.
Dose média proposta: kg e custo na moeda em que o valor tenha sido inserido na tela anterior, estimados de acordo com a ferramenta de dosagem variável.
Impacto estimado: diferencial de kg e custo na moeda em que a estimativa de valor tenha sido inserida na tela anterior versus proposta.
Na parte inferior, existem duas possibilidades: gerar transmissão (PDF ou SHP) ou voltar para modificar algum parâmetro.
Comparativo temporal¶
A funcionalidade de comparação temporal permite visualizar a evolução do cultivo com base nos tratamentos aplicados ou na sua evolução natural em cada fase fenológica. Para usar esta ferramenta, é preciso arrastar uma data sobre a outra.
Dashboard¶
Visão geral de cliente¶
Na guia inicial do Painel de Controle (Dashboard), são mostrados diferentes dados para o último voo de cada talhão. Nesses gráficos estão disponíveis filtros de cliente, cultura, talhão, período de plantio e tipo de fonte (satélite / drone).
Es también posible seleccionar el rango de fechas del cual se quiere mostrar información. En esta pestaña del Dashboard se presentará únicamente la información más reciente válida del rango. Esto es: escogiendo por ejemplo el rango del 1 al 31 de enero y en una parcela hay cobertura nubosa del 15 al 31 de enero se mostrará la información del 14 de enero relativa a la pasada de satélite sin nubes.
Por último, es posible filtrar por rangos de valores en los índices. Así, es posible filtrar únicamente las parcelas con una mayor variabilidad. Sobre las parcelas filtradas es posible filtrar de nuevo para escoger las parcelas (por ejemplo) con un mayor valor de NDVI.
Evolução temporal¶
As comparações são mostradas para os dois últimos voos em cada parcela. Pode ser filtrado por fonte (satélite / drone) e por data do voo.
Acumúmulo térmico¶
Devido à grande importância do monitoramento dos parâmetros climáticos para a gestão/manejo agrícola, a HEMAV incorporou esta linha de trabalho em 2020. O primeiro dos parâmetros a chegar, devido à sua relevância para todos os cultivos, metodologias de manejo e trabalho de campo, é o acúmulo térmico genérico.
Esta nova ferramenta apresenta a temperatura acumulada desde o momento do plantio até o presente momento do talhão selecionado (apenas um talhão). Para isso, leve em consideração a temperatura média registrada diariamente em uma região.
É necessário destacar que a ferramenta apresenta o acúmulo desde a data do plantio registrada no Layers até o presente momento. Para modificar este parâmetro, é necessário acessar a ferramenta de edição de talhão e modificar a data de plantio. No caso de culturas sem data de plantio registrada ou com datas de plantio anteriores a dois anos, será apresentada a evolução dos últimos dois anos.
Ferramenta de planejamento de colheita¶
Esta ferramenta, no momento é exclusiva para o milho forrageiro, permite planejar o momento ideal do corte nesta cultura. Essa funcionalidade do Layers permite estruturar a logística da colheita de acordo com a matéria seca que o cliente determine como ideal.
A ferramenta permite selecionar talhões específicos e indicar margens de colheita máxima e mínima, representadas pelas linhas horizontais do gráfico que estão em vermelho e verde respectivamente. O gráfico de barras mostra as informações mais recentes disponíveis relativas à porcentagem de matéria seca dos campos que se encontram à disposição.O gráfico abaixo mostra as datas indicativas de colheita para cada parcela selecionada, enquanto o gráfico mostra a evolução e a previsão futura seguindo a tendência.
A utilização desta ferramenta tem um impacto importante ao nível da logística e otimização da qualidade do produto graças à digitalização da informação. Um pequeno passo no mundo da forragem, podemos aprender e aplicar em outras culturas.

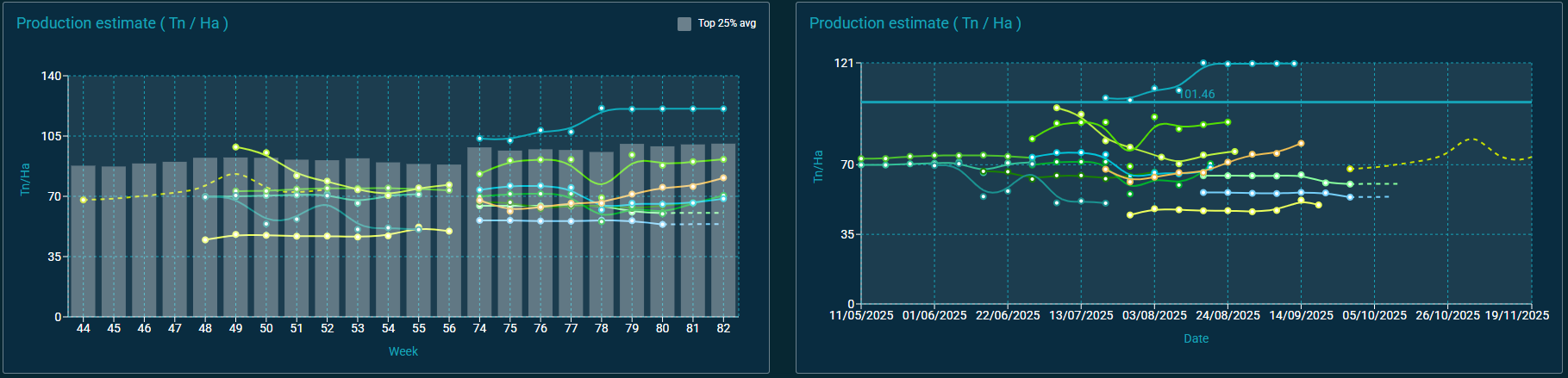

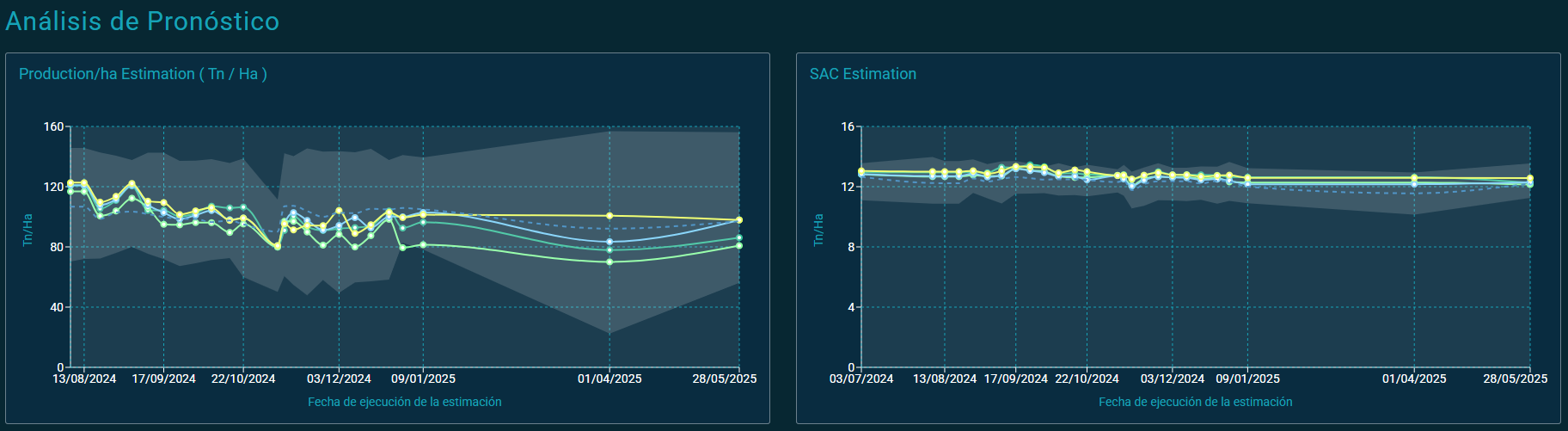

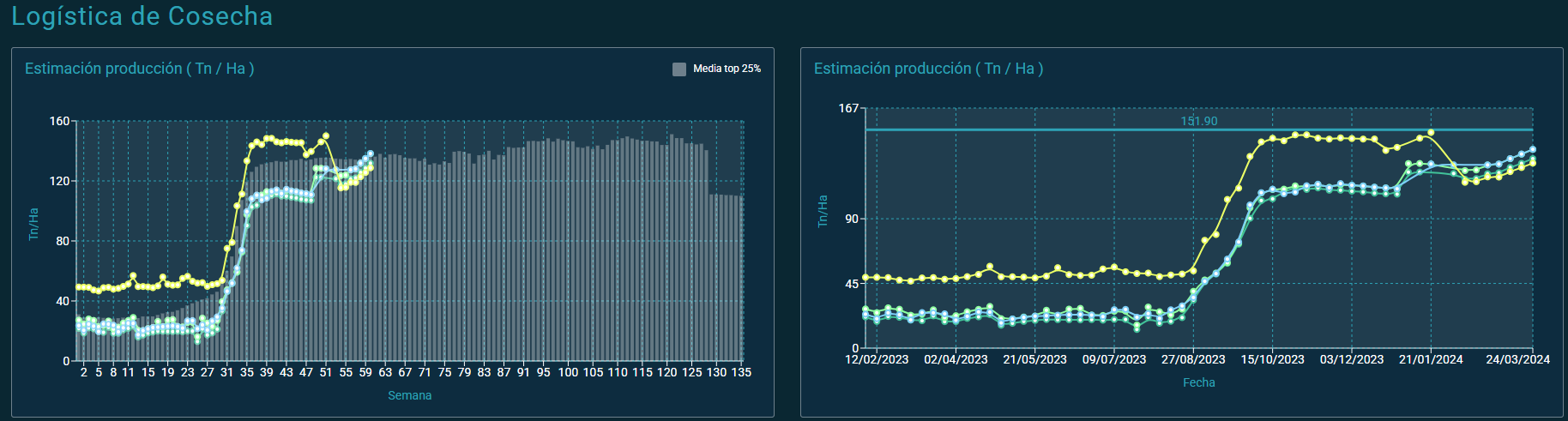

Ferramenta de previsão de colheita¶
Essa ferramenta permite realizar o monitoramento e gestão do planejamento da colheita.
O gráfico superior mostra as informações mais atualizadas sobre o estado da safra. Conta com três informações:
Barras brancas: Previsão do total de toneladas de cana por semana, de acordo com o plano de colheita.
Barras azuis: Previsão da HEMAV considerando o plano de colheita e atualizada com informações sobre irrigação, meteorologia, satélite, etc.
Linha tracejada amarela: Colheita real. As entidades que estão nos fornecendo informações atualizadas semanalmente sobre as toneladas de cana coletadas estão refletidas nesta linha.
O gráfico abaixo mostra o percentual de desvios das toneladas de cana, previsto de acordo com o plano de colheita, aqueles previstos pela HEMAV semanalmente.
Menú de usuario¶
Dentro del menú de usuario podemos encontrar:
Selección de idioma de la herramienta (actualmente en - Inglés, es - Español, pt - Portugués)
Contacto. Clicando en este botón se abre el gestor de correo electrónico del ordenador para enviar una incidencia al equipo técnico. Cuanto más detallada la explicación mejor y más rápida será la respuesta del equipo.
BI Labs. En los usuarios que cuenten con este servicio este botón permite acceder a los reportes BI.
Agrosupport. Permite acceder a la herramienta de gestión de incidencias.
Layers Status. Peremite conocer la salud del sistema LAYERS.
Desconexión. Clica aquí para salir de LAYERS.
Ferramentas¶
Generador de archivos. Permite generar un informe PDF o archivo shapefile (SHP) seleccionando la capa de interés. Puedes encontrar más información aquí.
Gestor de reportes. El Gestor de Reportes permite buscar y visualizar reportes existentes así como marcarlos como editar su estado (abierto/cerrado). Puedes encontrar más información aquí
Nuevo reporte. Permite generar un nuevo reporte indicando la parcela o parcelas afectadas e incluyendo si el usuario lo considera conveniente una captura de pantalla. Puedes encontrar más información aquí
Excel de muestras. Permite descargar un archivo excel con la información asociada de las muestras como posición o notas incluyendo vínculos a las fotografías si las hubiera.
Excel de seguimiento. Permite descargar un archivo excel con la información estadística de evolución del cultivo por parcela en el período seleccionado. Puedes encontrar más información aquí.
Descargar JSON de geometrías. Permite descargar archivo GeoJSON (equivalente a un SHP) con las geometrías de las parcelas seleccionadas. Puedes encontrar más información aquí.
Cambio de mapa de fondo. Permite cambiar entre mapa satelital principal (por defecto), mapa del terreno, mapa satelital secundario y mapa híbrido (incluye carreteras y nombres de poblaciones).
Herramientas de medición. Permite realizar medidas de distancia o superficie sobre el mapa.
Generador de archivos¶
El generador de archivos es una herramienta que permite obtener rápidamente informes en formato PDF o archivos SHP para dosificación variable o análisis en un Sistema de Información Geográfica (SIG).
Para utilizarse debe estar en la pantalla de mapa con una parcela seleccionada y seleccionada la fecha de la que queremos obtener el informe o archivo.
Una vez estamos en la fecha, podemos seleccionar con los iconos superiores entre la generación de un informe PDF o un archivo SHP
Generar un informe PDF¶
En el caso de que queramos realizar un informe PDF deberemos indicar el texto que queremos incorporar al nombre del fichero, seleccionar la capa de la que queremos realizar el informe (las capas disponibles son las que aparecen en el desplegable).
Una vez seleccionadas simplemente clicando en el botón ‘Descarga’ se generará un archivo PDF como el siguiente indicando la leyenda y la superficie en cada estado en el momento de la pasada de satélite.
Generar un SHP¶
Generar un SHP es muy similar a generar un PDF. Deberemos indicar el nombre del archivo, seleccionar la capa base, la resolución (en metros) del archivo y el valor asignado a cada una de las clases.
Editar el valor de cada color permite por ejemplo seleccionar los kg de fertilizante a aplicar en cada una de las zonas.
A continuación el detalle del campo seleccionado.
Sistema de reportes¶
Durante todo el ciclo del cultivo la herramienta de reportes puede ayudar al agricultor y al técnico a identificar anomalías de forma temprana. Para ello, tanto los técnicos como los agricultores tienen a su disposición una herramienta de reporte con la que compartir por correo electrónico y dejar constancia en el gestor de reportes áreas sospechosas de tener, por ejemplo, problemas de nascencia, malas hierbas, enfermedades o problemas de riego. Esta herramienta es también muy útil para monitorizar respuestas a tratamientos.
Herramienta de Generación de Reportes¶
La herramienta de Generación de Reportes se compone de los siguientes elementos:
Clasificación del reporte. Permite clasificar el informe entre Inspección, Anotación, Acción o Resultado, muy útil para poder filtrar informes a medida que va avanzando la campaña.
Detalles del reporte. Permite indicar la superficie afectada en Hectáreas así como la fecha de referencia del reporte.
Comunicación. Permite indicar quién genera el reporte y una consecución de correos electrónicos a los que les llegará el correo electrónico con el reporte.
Parcelas reportadas. En el caso de que haya más de una parcela seleccionada, permite seleccionar a qué parcela o parcelas hace referencia el reporte.
Notas. Permite incluir un pequeño escrito acerca de la motivación, próximos pasos u otras notas.
Añadir captura de pantalla. Permite incluir una captura de pantalla tanto de LAYERS como de otros elementos que estén abiertos en el momento.
Enviar. Genera el reporte con la información en pantalla, envía el correo a las personas en el listado y guarda toda la información en la base de datos de manera que el reporte, a partir de este momento, estará disponible en el “Gestor de reportes”.
Herramienta de Gestión de Reportes¶
La herramienta de Gestión de reportes presenta la lista de reportes disponibles en el usuario.
Contiene un buscador en la parte superior derecha que permite filtrar las parcelas. Asimismo, las diferentes columnas permiten ordenar los elementos.
También es posible marcar un reporte como ‘abierto’ (por defecto) o ‘cerrado’ con el objetivo de mantener un control sobre las incidencias detectadas.
Clicando en uno de los reportes, se puede acceder al detalle de la información disponible.
Excel de monitoramento¶
Pulsando el botón
aparece un calendario para introducir el periodo de fechas de interés.
Caso nenhum talhão tenha sido selecionado, o Excel retornará as informações sobre todos os talhões; se houver talhões selecionados, o Excel retornará apenas as informações para os que foram selecionados.
Descargar JSON de geometrías¶
Pressionando o botão com os talhões previamente selecionados, se origina o download de suas geometrias. Caso nenhum talhão tenha sido selecionado, o botão de download permanece desativado.

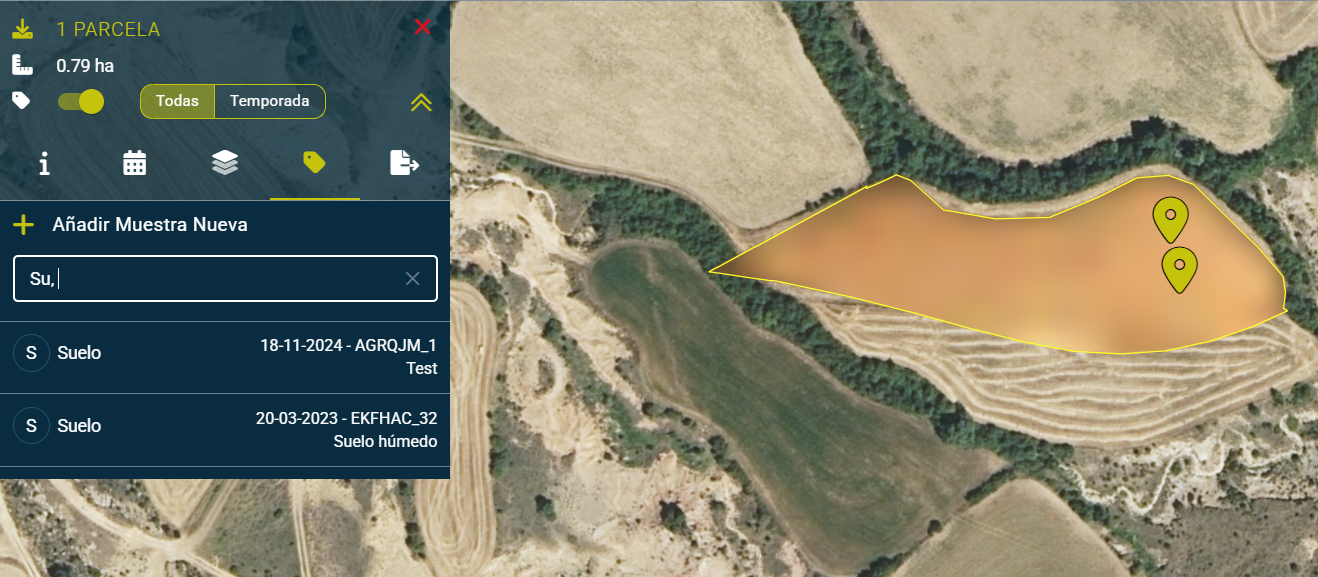

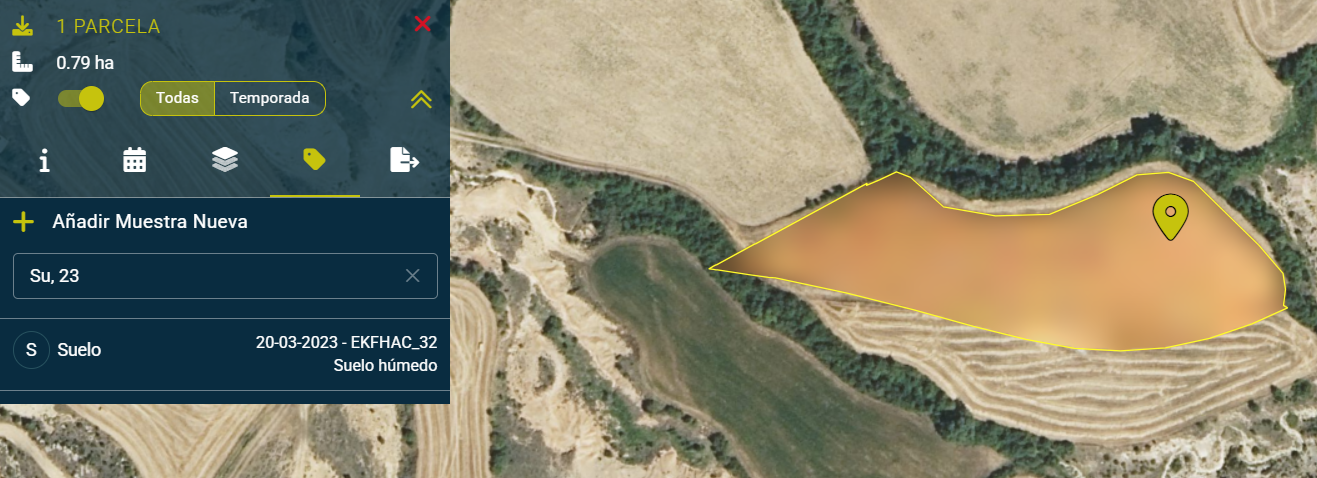

Muestras¶
Nuevo botón de muestra¶
Ahora la pestaña de muestras es siempre visible.
Hay un botón para la creación de muestras.
Creación de muestra¶
Tipo de muestra*
Fecha de creación
Notas
Capa base*
Ubicación*
Imagen
Parámetros adicionales
Botón de enviar
Botón de limpiar
(*) - requerido
Capa base: Puedes seleccionar una de las capas de la fecha seleccionada.
Ubicación: Debes establecer un marcador en uno de los campos seleccionados.
Parámetros adicionales:
Puedes seleccionar uno de los parámetros después de seleccionar el tipo de muestra.
El tipo de entrada depende del parámetro adicional, puede ser fecha/entero/decimal/cadena de texto.

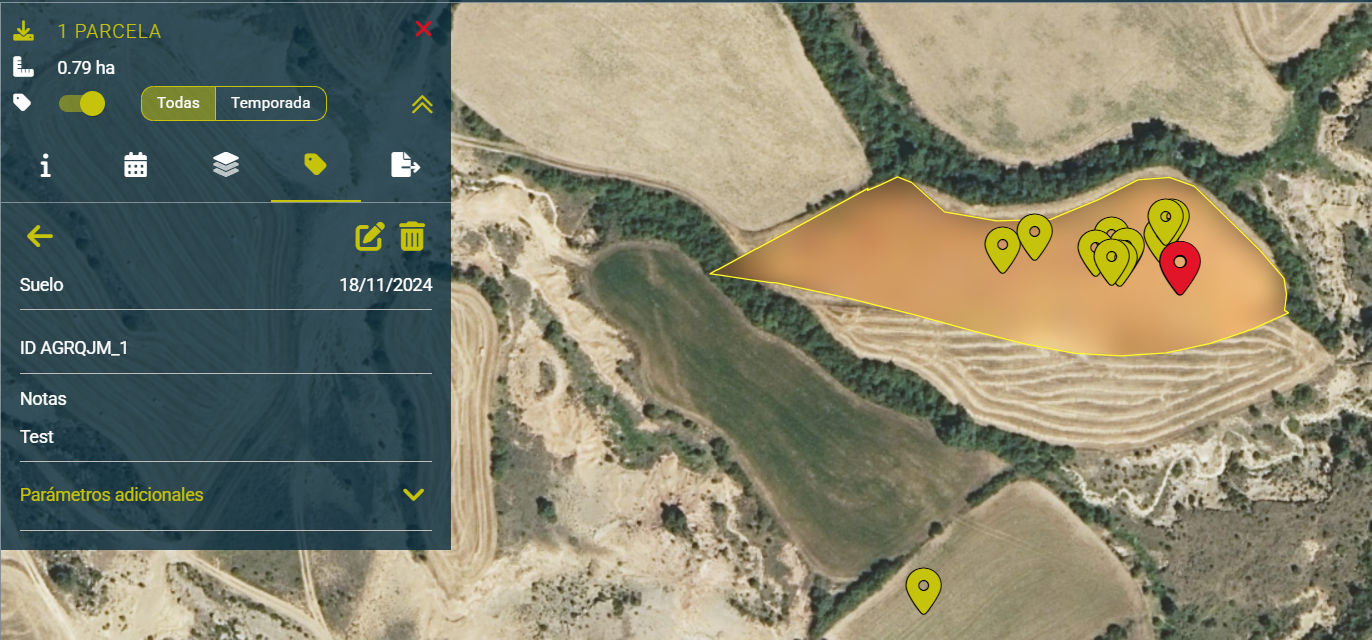

Editar y eliminar muestra¶
Ahora también puedes editar y eliminar muestras.
Si seleccionas una muestra, verás dos botones nuevos.
